Hướng dẫn cài đặt địa chỉ dmx cho đèn sân khấu
Quý anh chị muốn cài đặt địa chỉ dmx cho đèn để điều khiển qua bàn điều khiển ánh sáng mà không biết làm như nào. Vậy bài viết dưới đây sẽ hướng dẫn quý anh chị cách cài đặt địa chỉ cho đèn sân khấu.
Việc cài đặt địa chỉ DMX cho đèn sân khấu là một bước quan trọng để đảm bảo hệ thống ánh sáng hoạt động đồng bộ và chính xác. Dưới đây là hướng dẫn chi tiết các cách cài đặt địa chỉ DMX cho đèn sân khấu phổ biến:
1). Tìm hiểu về địa chỉ DMX
– Mỗi đèn DMX sẽ có địa chỉ bắt đầu (Start Address), ví dụ: 001, 017, 033,…
– Một đèn sử dụng bao nhiêu kênh (channel) sẽ quyết định khoảng địa chỉ nó chiếm.
2). Các cách cài đặt địa chỉ DMX cho thiết bị sân khấu

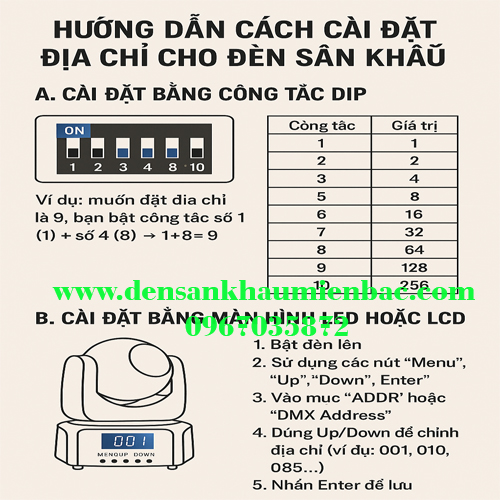

A). Cài đặt bằng công tắc DIP (thường trên các thiết bị đèn sân khấu đời cũ)
– Các đèn đời cũ sẽ có 1 dipswich gồm 10 công tắc nhỏ, mỗi công tắc tương ứng một giá trị nhị phân:
|
Công tắc |
Giá trị |
|
1 |
1 |
|
2 |
2 |
|
3 |
4 |
|
4 |
8 |
|
5 |
16 |
|
6 |
32 |
|
7 |
64 |
|
8 |
128 |
|
9 |
256 |
|
10 |
chế độ đặc biệt (Master, Sound, Auto…) |
👉 Cách đặt địa chỉ: cộng tổng các giá trị mà bạn bật công tắc ON.
Ví dụ: muốn đặt địa chỉ là 17, bạn bật công tắc số 1 (1) + số 5 (16) → 1+16=17
B). Cài đặt bằng màn hình LED hoặc LCD (trên các đèn đời mới như moving head, beam, wash, laser…)
– Bật đèn lên
– Sử dụng các nút “Menu”, “Up”, “Down”, “Enter”
- Vào mục “ADDR” hoặc “DMX Address”
- Dùng Up/Down để chỉnh địa chỉ (ví dụ: 001, 017, 033…)
- Nhấn Enter để lưu
3). Lưu ý khi cài đặt
– Không để 2 đèn trùng địa chỉ nếu bạn muốn chúng hoạt động độc lập.
– Nếu muốn nhiều đèn chạy giống nhau, bạn có thể đặt cùng một địa chỉ.
– Luôn kiểm tra số kênh của từng đèn (thường ghi trong hướng dẫn hoặc thông số đèn).
Ví dụ thực tế
- Bạn có 3 đèn moving head, mỗi đèn dùng 16 kênh:
- Đèn 1: địa chỉ 001
- Đèn 2: địa chỉ 017 (001 + 16)
- Đèn 3: địa chỉ 033 (017 + 16)
